ТюмРус - Инструкция пользователя

Сообщений 1 страница 5 из 5

1

http://sg.uploads.ru/4AdTW.png
Система ТЮМРУС - электронная система регистрации прилета голубей с OnLine передачей данных о прилете на сайт Национального чемпионата России (https://srsg72.ru).
Система работает по WiFi соединению.
Технические характеристики:
Напряжение питания DC +5 вольт;
Потребляемая мощность (без внешних антенн) при активном WiFi соединении- 350 мА;
Требования к WiFi соединению:
тип сети 3G, 4G;
скорость:
исходящее соединение (не менее) - 300 КБайт/с;
входящее соединение (не менее) -800 КБайт/с;

НАСТРОЙКА СИСТЕМЫ

Для работы системы необходимо прописать данные WiFi соединений домашней и клубной сети. Для этого систему необходимо перевести в режим работы "МАСТЕР". На главном экране системы нажимаем кнопку "НАСТРОЙКИ"  далее выбираем "РЕЖИМ СИСТЕМЫ" и кнопкой "СМЕНА РЕЖИМА" переводим систему в нужный режим работы.

http://s5.uploads.ru/lLeJM.png

После нажатия кнопки "смена режима" http://s9.uploads.ru/Q5wfK.png система выдаст сообщение http://sg.uploads.ru/PjZ3Q.png ПОДОЖДИТЕ пока система не выполнит необходимые действия и не перейдет на главный экран
http://s7.uploads.ru/6QS5M.png
После успешного перехода системы в режим "МАСТЕР" в вашем компьютере в списке WiFi сетей появиться новая сеть "TYMRUS", к которой необходимо подключиться.
http://s7.uploads.ru/1aiSe.png

Сеть запросить указать ключ доступа - введите необходимый ключ.
После успешного подключения к сети TYMRUS необходимо зайти в настройки системы через браузер (рекомендуемый браузер Googl Chrome http://sd.uploads.ru/p0G6N.png
) для этого в адресной строке браузера наберите 192.168.0.72 и нажмите Enter на клавиатуре компьютера. Откроется станица настроек системы ТЮМРУС.

http://s3.uploads.ru/AJM5c.png

В окне домашней и клубной сети вводим необходимые данные WiFi соединений.

http://s8.uploads.ru/v6eXE.png

НЕ ВВОДИТЕ ДАННЫЕ С КАРТИНКИ  - У ВАС НАСТРОЙКИ СЕТЕЙ МОГУТ ОТЛИЧАТЬСЯ

Как узнать параметры вашей домашней сети?
Когда ваш компьютер подключен к домашней сети WiFi в списке сетей наведите курсор мышки на сеть к которой вы подключены и нажмите правую кнопку мышки и нажмите на "СОСТОЯНИЕ" http://sg.uploads.ru/Vj1YB.png

Откроется окно "СОСТОЯНИЕ"  нажмите  кнопку "СВЕДЕНИЯ" откроется окно  "Сведения о сетевом подключении" .
http://sd.uploads.ru/76xI0.png

Из всех данных нам необходимы:
"Шлюз по умолчанию" , который мы вводим на странице настроек ТЮМРУС в поле "ОСНОВНОЙ ШЛЮЗ"
http://s8.uploads.ru/qg4ya.png

и "МАСКА ПОДСЕТИ", которую мы вводим в поле "МАСКА ПОДСЕТИ" на странице настроек ТЮМРУС
http://s5.uploads.ru/ZKWuX.jpg

В поле настроек ТЮМРУС  "IP ситемы" необходимо ввести IP адрес, который попадает в ваш диапазон адресов согласно настроек роутера. Как правильно это сделать?
Главное чтобы первые три сегмента в IP адресе "ШЛЮЗ ПО УМОЛЧАНИЮ" совпадали, а последние три цифры можно ввести 172.

Пример:

ОСНОВНОЙ ШЛЮЗ 192.168.1.1  вводим "IP системы" 192.168.1.172

ОСНОВНОЙ ШЛЮЗ 192.168.31.20  вводим "IP системы" 192.168.31.172

Не забудьте ввести имя сети и пароль вашей домашней сети.

После ввода данных обязательно нажмите  кнопку "СОХРАНИТЬ".

В настройках клубной сети достаточно указать только имя и пароль сети и также нажать кнопку "СОХРАНИТЬ"

http://sg.uploads.ru/t/bhzsA.jpg

После необходимо перезагрузить систему

http://s5.uploads.ru/Nh4tX.png

После перезагрузки системы необходимо изменить режим c MASTER на SLAVE.

Все система готова к работе.

0

2

ОШИБКИ ТЮМРУС

Ошибки регистрации чипов
1. ER11(11) – система не зарегистрирована на сайте НЧ.
Необходимо обратиться к администратору сайта для регистрации системы в базе Национального чемпионата.

2. ER00(10) – нет  таблицы  регистрации  чипов
Необходимо обратиться к администратору сайта  для проверки базы данных.

3. ER91(91) – чип зарегистрирован в другой системе.
Обратитесь к обладателю системы для решения вопроса о правообладателе ЧИПа.

4. ER92(92) – в базе есть чип без привязки к кольцу голубя.
Необходимо привязать ЧИП к голубю и просканировать повторно ЧИП для передачи данных в систему ТюмРус. Номер ЧИПа высвечивается в поле ТЮМРУС, у голубя не имеющего ЧИПа.

5.     ER31(31) – ошибка записи в базу данных о чипе при привязке к кольцу
Был сбой связи по каналу WiFi. Повторите операцию

6. ER33(33) - Ошибка регистрации голубя на гонку - не обновлены данные по id гонке  и привязка чипа к номеру кольца.
НЕобходимо повторить операцию.

7. ER34(34) – голубь зарегистрирован на гонку. Попытка повторной регистрации голубя, который уже зарегистрирован на гонку.

8. ER99(99) – нет связи с базой данных. Сбой связи WiFi канала. Ошибки регистрации чипов на соревнование.
Проверьте связь WiFi и повторите операцию.

9. ER35(35) – есть  чип не подтвержденный второй раз. ЧИП считан один раз.
Необходимо закончить регистрацию ЧИПа.

10. ER36(36) – чип не зарегистрирован в справочнике голубей, при режиме «ПОВТОР ЧИПОВ» регистрация на гонку НЕВОЗМОЖНА

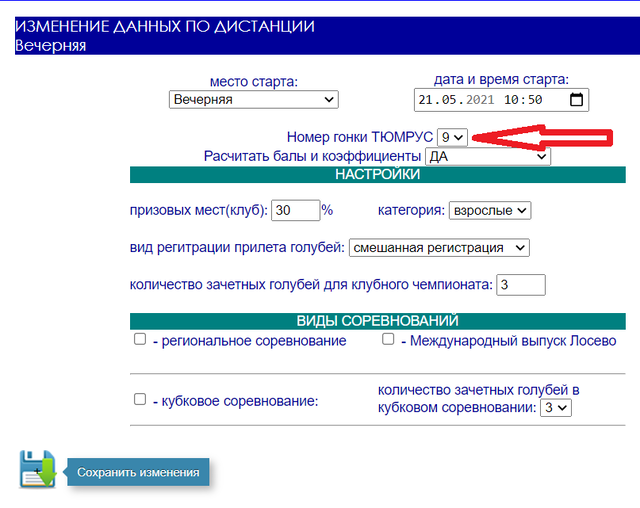

11. ER40(40) – сверка переданных данных на сайт. Нет гонки с таким номером дистанции.
Главный судья клуба должен проверить наличие номера гонки системы и соответсвия в графике соревнований клуба.(Автономный режим)

0

3

ИНСТРУКЦИЯ
по применению электронной системы
регистрации прилета голубей

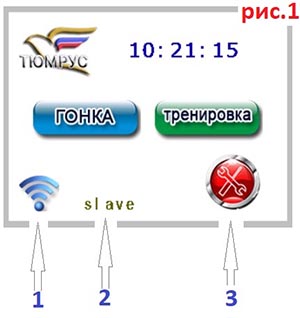

Начальный экран
https://www.srsg72.ru/tymrus/img/1.png

НАСТРОЙКИ
https://www.srsg72.ru/tymrus/img/2.png

ДАННЫЕ О СИСТЕМЕ
https://www.srsg72.ru/tymrus/img/3.png

Режим системы
https://www.srsg72.ru/tymrus/img/4.png

Система работает в двух режимах MASTER и SLAVE

Режим MASTER:
используется для ввода первоначальных настроек WiFi сетей (домашней и клубной)
- имя сети и пароль.

Режим SLAVE:
для работы системы в режиме регистрации прилета голубей и передачи на сайт Национального чемпионата для расчета.

РЕГИСТРАЦИЯ ЧИПа
https://www.srsg72.ru/tymrus/img/5.png

регистрация чипов в системе через личный кабинет на сайте Национального чемпионата.
- зайдите в личный кабинет и откройте вкладку список голубей питомника;
- поднесите ЧИП к антенне;
- в списке голубей на сайте нажмите номер кольца нужного голубя, в карточке голубя в ячейке ТЮМРУС отобразится номер просканированного ЧИПа;
- для привязки к кольцу голубя необходимо нажать на значок ЧИПа по номером ЧИПа;
- просканоровать ЧИП повторно;
- в системе отобразиться номер кольца голубя, которому был привязан ЧИП;
Регистрация ЧИПа завершена.
Если при регистрации система выдает ошибки смотреть таблицу ошибок ТЮМРУС с описанием.

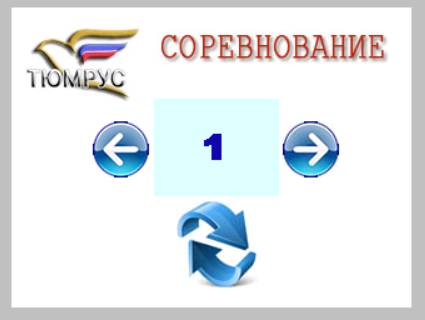

ГОНКА

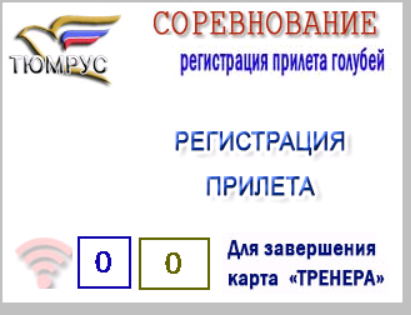

Режим используется для регистрации голубей на соревнование и регистрации прилета голубей с дистанции и передачей данных на сайт Национального чемпионата.
Существует два режима работы системы САЙТ и РУЧНОЙ

https://www.srsg72.ru/tymrus/img/6.png

САЙТ - для регистрации голубей на соревнование необходима сеть WiFi и компьютер для обработки данных, принтер для печати полетных листов со списком зарегистрированных голубей.
РУЧНОЙ - используется в случае отсутствия WiFi сети. Полетный лист заполняется в ручную.

Режим САЙТ

- для начала регистрации голубей судья-регистратор должен зайти в личный кабинет, в меню "РАСЧЕТЫ" - >"СЕЗОН год"
- напротив нужной дистанции нажать на кнопку https://www.srsg72.ru/page/img/cmdWiFi.png
- выбрать режим регистрации голубей у нужного голубевода нажав на значек напротив фамилии

https://www.srsg72.ru/page/img/tauben.png - режим ВЗЛЕТ, программирование чипов во время сдачи голубей.
https://www.srsg72.ru/page/img/chip.png - повторное использование запрограммированных чипов

- включить систему голубевода, нажать ГОНКА -> САЙТ, поднести карточку ГЛАВНОГО СУДЬИ к антенне активировав режим регистрации голубей на гонку
https://www.srsg72.ru/tymrus/img/7.png
https://www.srsg72.ru/tymrus/img/8.png

- на сайте нажать на фамилию нужного голубевода, откроется форма ПОЛЕТНОГО ЛИСТА;

0

4

Система ТюмРус работает в двух режимах MASTER и SLAVE

MASTER
Режим мастер используется для настроек WiFi сети.
Необходимо указать имя и пароль ДОМАШНЕЙ и КЛУБНОЙ сети.

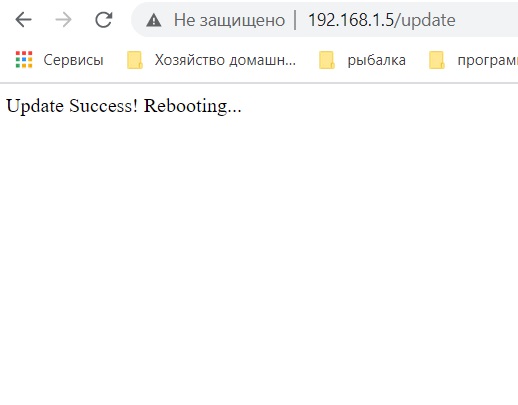

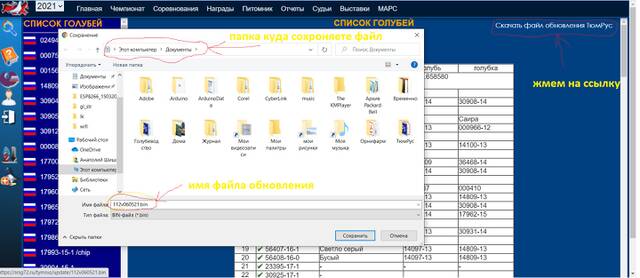

А также в режиме MASTER обновляется программное обеспечение системы, после выхода обновлений.
1. Система переводится в режим MASTER через главное меню, кнопка НАСТРОЙКИ. После включения системы в режиме в списке беспроводных сетей на компьютере появляется сеть TYMRUS.
2. Компьютер подключаем к сети TYMRUS двойным нажатием левой кнопки мыши или кнопкой подключить.
3. Вводим код доступа в окно запроса.
4. Определяем сеть как ДОМАШНЯЯ. - ОБЯЗАТЕЛЬНО!!! и открываем общий доступ к папкам и файлам.
5. Открываем браузер и в верхней строке поиска вводим IP адрес: 192.168.0.72 и нажимаем ENTER на клавиатуре компьютера
6. После открытия страницы НАСТРОЕК TYMRUS вводим необходимые данные по сетям WiFi.

SLAVE
Режим работы системы регистрации чипов и регистрации прилета голубей с тренировок и соревнований, обновление справочника голубей в системе.
Режим включается способом описанным выше. После включения режима рекомендуется отключить питание и через 3-5 сек. включить.
Эта манипуляция позволяет загрузится системе с новыми настройками без ошибок.

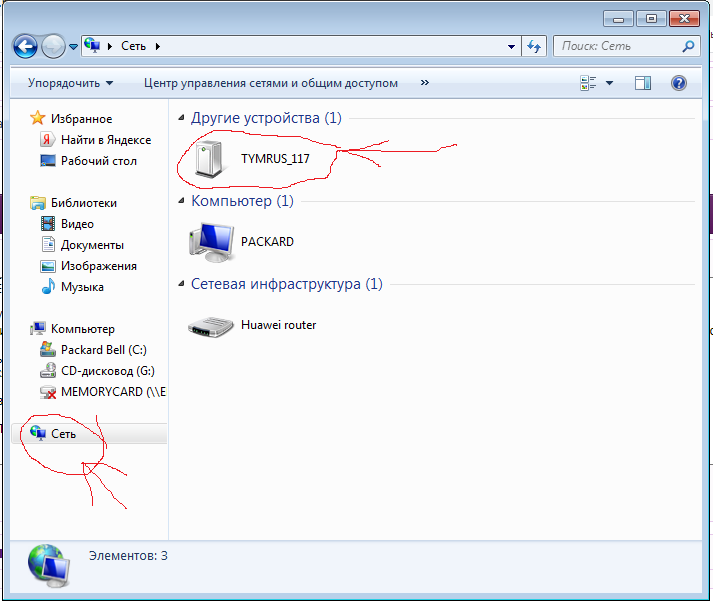

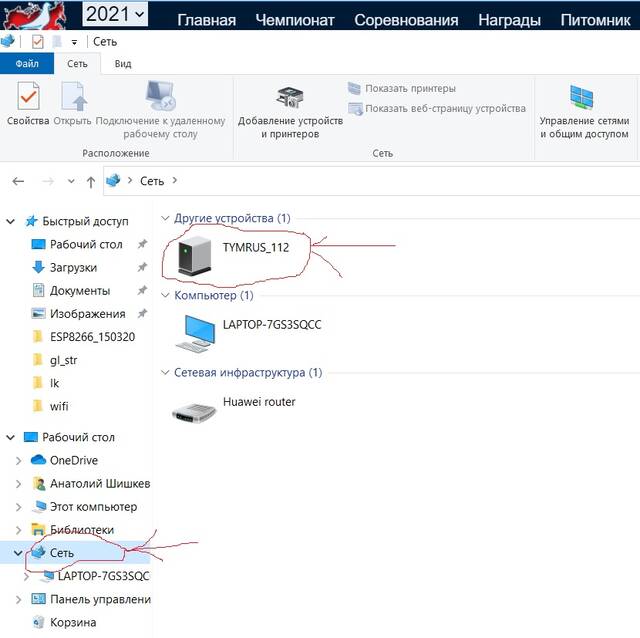

После загрузки если все сделано правильно систему можно увидеть в сетевом окружении компьютера.

ПУСК -> КОМПЬЮТЕР (или МОЙ КОМПЬЮТЕР) -> СЕТЬ

http://forumuploads.ru/uploads/0019/8b/76/2/318840.png

Нажав на значок TYMRUS вы откроете страницу НАСТРОЕК TYMRUS.

ВАЖНО!!!

- Сеть должна быть определена как ДОМАШНЯЯ.
- Открыт общий доступ и обнаружение устройств в сетевом окружении на вашем компьютере

Уважаемые голубеводы
Прежде, чем вплотную разобраться в теме, почему компьютер не видит ТюмРус по WiFi, я хочу отметить, что в геометрической прогрессии растет количество вопросов, связанных с тем, что после всех произведенных настроек на ТюмРусе возникают проблемы при подключении.

- ТюмРус не видит сеть:

1. ТюмРус включен в режиме МАСТЕР
2. Выключен роутер или слабый сигнал WiFi
3. Неправильные настройки WiFi сети. Очень часто ошибаются в имени сети или пароле. Случайно нажали не ту клавишу, а ошибку не заметили.

- ТюмРус видит сеть, подключаются, но компьютер не видит ТюмРус в сетевом окружении.

1. ТюмРус включен в режиме МАСТЕР.
2. Сеть к которой подключается ТюмРус не определена как ДОМАШНЯЯ и система Windows блокирует все внешние подключения.
3. На компьютере не включено сетевое обнаружение и общий доступ. Система блокирует внешние подключения.
4. Компьютер и ТюмРус находятся в разных подсетях. Когда компьютер подключен по кабелю, а ТюмРус подключается по WiFi.
То есть роутер настроен таким образом, что по сути это две абсолютно разные сети LAN и WLAN, которые между собой никак не связаны. Не все роутеры умеют работать в таком режиме, но это бывает.

5. Настройки роутера не позволяют видеть компьютеры и устройства в сети.
Файрвол
Тоже из соображений безопасности, на любом роутере имеется файрвол, блокирующий внешние подключения. Как правило, он работает на порт WAN, то есть запрещает доступ из интернета в вашу локальную сеть, но продвинутые модели имеют настройки блокировки доступа из сети WiFi (WLAN) в кабельную (LAN) или наоборот.
Кстати, по этой же причине работы брандмауэра при активации различных фильтров, у вас могут не отображаться какие-то элементы страниц в интернет при том, что на самом компьютере вроде бы все настроено правильно.
Виртуальная сеть
Также во многих моделях маршрутизаторов есть такая функция, как Виртуальная сеть то есть эмуляция еще одной виртуальной точки доступа беспроводной сети, из которой не будет доступа в локальную сеть. Если ваш компьютер подключен именно к такому WiFi, то он не сможет увидеть другие устройства, подключенные к основной сети WiFi или к кабельной сетке.
Надеюсь это поможет Вам решить ваши вопросы связанные с работоспособностью системы ТюмРус.

Для чего и когда  необходимо обновлять справочник голубей?

Для упрощения работы расчетчику или компьютерщика клуба система ТюмРус позволяет распределить часть нагрузки на самого голубевода.
Так каждый голубевод может запрограммировать чипы на своих голубей сам не привлекая сторонних лиц.
Данные по голубю и чипа хранятся в "справочнике голубей" голубевода в системе ТюмРус, а так же на сайте Национального чемпионата в личном кабинете голубевода.
Это сделано для:
- сохранности данных;
- для проверки данных голубей и данных чипа;

Позволяет не потерять данные и быстро восстановить при необходимости.

Работа со справочником голубей.

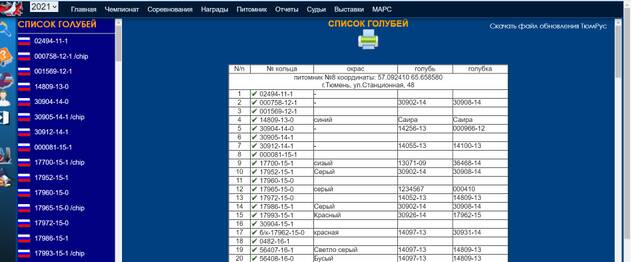

1. Изначально список голубей хранится на сайте в личном кабинете голубевода.
2. Программирование чипа производиться через систему.
   - включаем систему в режим программирования чипов (только в режиме SLAVE и при наличии сигнала WiFi);
   - заходим в личный кабинет голубевода;
   - подносим чип к антенне системы, происходит сканирование чипа и данные передаются на сайт в личный кабинет;
   - из списка голубей выбираем нужного голубя, на которого хотим запрограммировать чип и нажимаем на номер кольца;
   - в карточке голубя в поле система ТюмРус высвечивается номер просканированного чипа "skan AAAAAAAAA"(пример), нажимаем на значок чипа "привязать чип";
   - просканируйте чип повторно
   - программа проверит все данные и в ответ отправит на систему ТюмРус данные голубя;
   - если все было сделано правильно на системе появиться номер голубя;
Базы проверены и идентичны. Все хорошо можем проводить соревнования.

Теперь в процессе соревнований голуби пропадают или с чипом проблемы необходимо внести соответствующие изменения в справочник голубей.
- удалить чип;
- поменять чип у голубя;
- поставить статус голубю "отсутствует в питомнике";
все это делается в личном кабинете голубевода. Что бы все изменения вступили в силу необходимо обновить справочник голубей в системе:
- включаем систему;
- открываем страницу настроек системы через браузер, как описано выше;

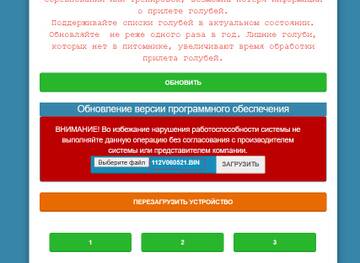

- жмем кнопку обновить справочник голубей;
программа проверит все данные на соответствие и обновит все до актуального состояния.

Передаются данные по голубям у которых в личном кабинете стоит статус в питомнике.
Хотя количество голубей, которое обрабатывает система, может быть очень большим тем не менее -  меньше лишних записей по голубям, т.е. нет записей голубей которых нет в питомнике тем быстрее работает система.

Обновить справочник голубей можно только при отсутствии активных соревнований и отсутствие не рассчитанных гонок.
Поэтому желательно, но не обязательно, все приводить в соответствие до начала гонок.

Не экспериментируйте с чипами, не используйте не рекомендованные типы чипов - может привести к зависанию или проблемам регистрации.

0

5

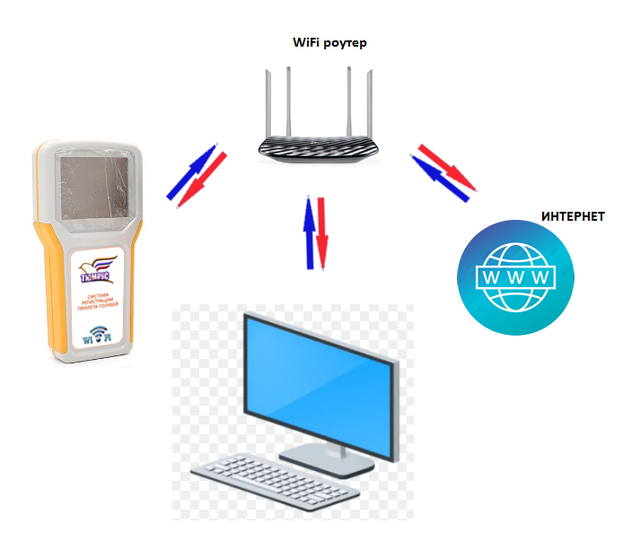

Из общения с голубеводами понял о необходимости разъяснения некоторых моментов в работе системы ТюмРус

http://forumuploads.ru/uploads/0019/8b/76/2/349275.png

1. За выход в интернет отвечает WiFi роутер.
2. Роутер определяет работу домашних электронных устройств в доме.
3. ВАЖНО!!! Синий значок связи WiFi говорит только о том, что ТюмРус "видит" WiFi роутер и обменивается с ним данными, но совсем не говорит о том, что есть выход в интернет.
Если данные не передаются на сайт Национального чемпионата:
1. Роутер не работает или нет выхода в интернет.
    - проверьте выход в интернет через компьютер или телефон
    - проверьте оплату и наличие доступных мегабайт.
2. Сайт Национального чемпионата недоступен
    - проверить доступ на сайт через компьютер или телефон

Регистрация голубей на соревнование:

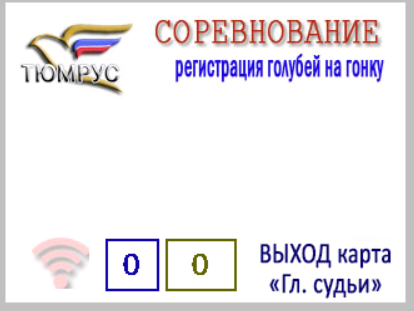

1. Регистрация голубей на соревнование открывается картой главного судьи. После считывания карты на ТюмРусе загорается светодиод, что идет обработка данных.
!!! Не спешите подносить карту главного судьи повторно иначе система выйдет из режима регистрации голубей в режим регистрации прилета.
В этом случае необходима карта тренера для закрытия соревнования и повторная регистрация голубей на гонку.
